视觉检测自动化设备检测塑胶五金件外观方案
来源：小编时间：2022-06-12 16:52:28
一、检测内容及要求
检测内容：
| 序号 | 检测位置 | 检测方式 | 是否可检 |
| 1 | 硅胶是否超边 | 背光检测 | 可检 |
| 2 | 硅胶尺寸 | 正光检测 | 可检 |
| 3 |
边缘尺寸 |
正光检测 | 可检 |
注明：以上检测项目，均需在影像下清晰可见才能检测。
检测效率：每分钟检测数量 不低于140件(取决于产品送料速度)。
三、样件测试图片:
3.顶部背光检测不良品分析图：NG 特征：塑胶超边 状态：可检

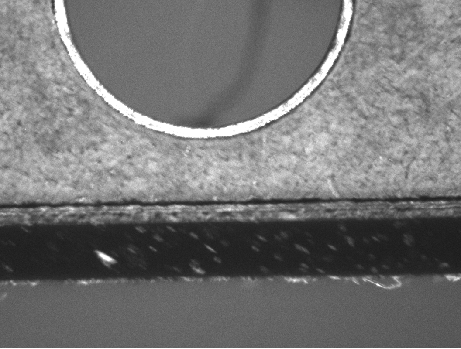

6.顶部正光检测原图：
11.顶部正光检测良品分析图：OK
样品图：
二、设备组成及主要机构
设备型号：SP-T300标准检测设备 外形尺寸：900*800*1850mm
组成部件清单：
| 序号 | 部件名称 | 规格型号 | 数量 |
| 1 | 视觉检测软件 | SIPOTEK | 1套 |
| 2 | 工业电脑 | SIPOTEK定制 | 1套 |
| 3 | 显示器 | PHILIPS 19”液晶显示器 | 1台 |
| 4 | 工业相机 | Barsler工业相机 | 9套 |
| 5 | 相机调节模组 | SIPOTEK定制 | 9套 |
| 6 | 工业镜头 | FA高清光学工业镜头 | 9套 |
| 7 | 工业镜头 | 定焦远心工业镜头 | 9套 |
| 8 | 光源 | 定制光学自适应光源 | 9套 |
| 9 | 检测平台 | 专业光学玻璃载台 | 1套 |
| 10 | 伺服电机 | 松下·PANASONIC | 1套 |
| 11 | 控制系统 | SIPOTEK定制 | 1套 |
| 12 | PLC运动协作 | 松下·PANASONIC | 1套 |
设备外观3D立体图
三、样件测试图片:
1.顶部背光检测原图：
2.顶部背光检测良品分析图：OK
3.顶部背光检测不良品分析图：NG 特征：塑胶超边 状态：可检
4.顶部正光检测原图：
5.顶部正光检测良品分析图：OK
6.顶部正光检测原图：
7.顶部正光检测良品分析图：OK
8.顶部正光检测原图：
9.顶部正光检测良品分析图：OK
10.顶部正光检测原图：
11.顶部正光检测良品分析图：OK
12.顶部正光检测原图：
13.顶部正光检测良品分析图：OK
14.顶部正光检测原图：
15.顶部正光检测良品分析图：OK
16.顶部正光检测原图：
17.顶部正光检测良品分析图：OK
18.顶部正光检测原图：
19.顶部正光检测良品分析图：OK
