工业ccd机器视觉检测设备自动化检测加工件外观方案！
来源：小编时间：2022-06-12 16:52:59
一、检测内容及要求
检测内容：
产品的外观检测
注明：工业ccd机器视觉检测设备检测加工件项目，均需在影像下清晰可见才能检测。检测效率：每分钟检测数量 不低于120件(取决于产品送料速度)。
| 序号 | 检测位置 | 检测方式 | 是否可检 | ||
| 1 | 漏攻牙 | 正光检测 | 可检 | ||
| 2 | 压印不良 | 正光检测 | 可检 | ||
| 3 | 磕伤不良 | 正光检测 | 可检 | ||
注明：工业ccd机器视觉检测设备检测加工件项目，均需在影像下清晰可见才能检测。检测效率：每分钟检测数量 不低于120件(取决于产品送料速度)。
样品图
二、设备组成及主要机构
设备型号：SP-T200
组成部件清单：
| 序号 | 部件名称 | 规格型号 | 数量 |
| 1 | 视觉检测软件 | SIPOTEK | 1套 |
| 2 | 工业电脑 | SIPOTEK定制 | 1套 |
| 3 | 显示器 | PHILIPS 19”液晶显示器 | 1台 |
| 4 | 工业相机 | SONY工业相机 | 3套 |
| 5 | 相机调节模组 | SIPOTEK定制 | 3套 |
| 6 | 工业镜头 | FA高清光学工业镜头 | 3套 |
| 7 | 光源 | 定制光学自适应光源 | 3套 |
| 8 | 检测平台 | SIPOTEK定制框架 | 1套 |
设备外观3D立体图
设备外观－3D立体图-局部图
设备检测流程
三、样件测试图片
顶部正光检测良品分析图：OK

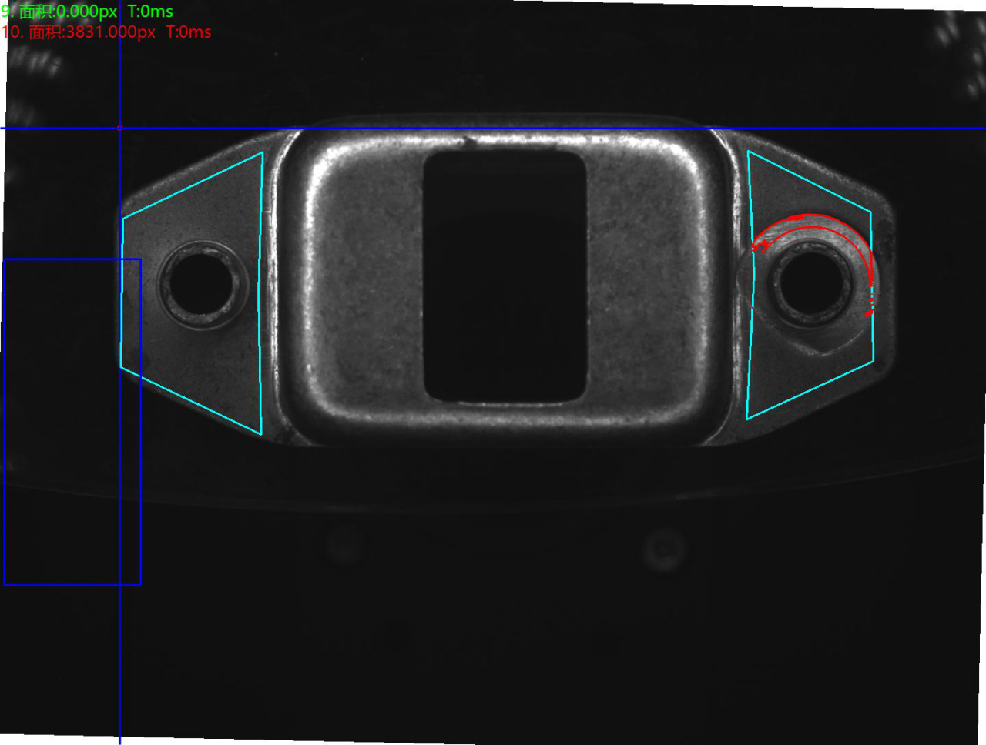

顶部正光检测不良品分析图：NG 不良特征：压印不良
顶部正光检测不良品分析图：NG 不良特征：磕伤不良
顶部斜面正光检测不良品分析图：NG 不良特征：漏攻牙
四、系统安装要求
设备检测流程
三、样件测试图片
顶部正光检测良品分析图：OK
顶部正光检测不良品分析图：NG 不良特征：压印不良
顶部正光检测不良品分析图：NG 不良特征：磕伤不良
顶部斜面正光检测不良品分析图：NG 不良特征：漏攻牙
四、系统安装要求
设备放置的检测空间: 在流水线上并入安装思普泰克视觉检测系统，需要保证有足够的空间以安装设备。
环境温度： 0-50摄氏度；
空气湿度： 90% RH以下；
电子干扰： 为设备提供电子干扰较小的地方。
电源： 交流220V，50Hz， 耗电＜1KVA。
