磁瓦外观检测设备检测金属外壳缺陷方案！
来源：小编时间：2022-06-12 16:53:17
金属手机外壳作为重要的手机配件,在生产过程中会不可避免的产生尺寸缺陷和表面外观缺陷,因此必须在生产过程中采用有效的检测手段来保证其产品质量。基于目前庞大的手机生产量,采用人工目检和在线抽检的方式已难以满足实际生产要求。机器视觉技术由于其高效、全自动、智能化的特点,逐渐用于自动化检测领域。
一、检测内容及要求
检测内容：
产品的外观检测
注明：安徽思普泰克研发的磁瓦外观检测设备检测项目，均需在影像下清晰可见才能检测。检测效率：每分钟检测数量 不低于180件(取决于产品送料速度)。
| 序号 | 检测位置 | 检测方式 | 是否可检 |
| 1 | 区分正反面 | 正光检测 | 可检 |
注明：安徽思普泰克研发的磁瓦外观检测设备检测项目，均需在影像下清晰可见才能检测。检测效率：每分钟检测数量 不低于180件(取决于产品送料速度)。

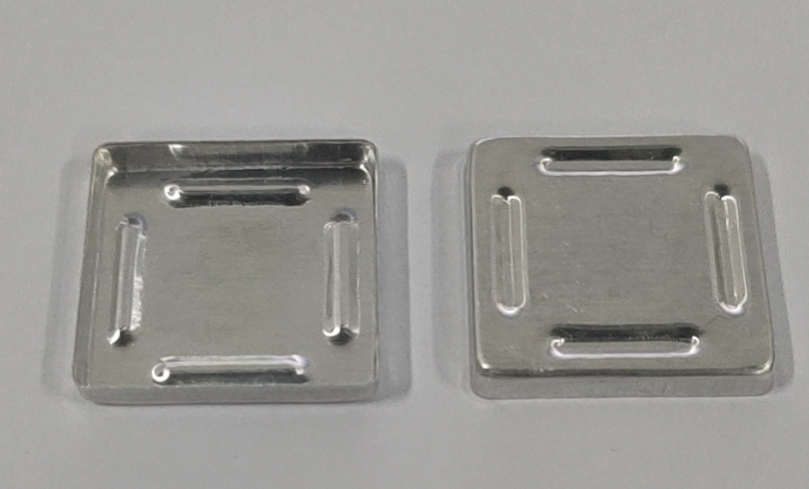

样品图：
二、磁瓦外观检测设备组成及主要机构
设备型号： 立式索尼套装检测设备 外形尺寸：350*250*790mm
组成部件清单：
| 序号 | 部件名称 | 规格型号 | 数量 |
| 1 | 视觉检测软件 | SIPOTEK | 1套 |
| 2 | 工业电脑 | SIPOTEK定制 | 1套 |
| 3 | 显示器 | PHILIPS 19”液晶显示器 | 1台 |
| 4 | 工业相机 | SONY工业相机 | 1套 |
| 5 | 相机调节模组 | SIPOTEK定制 | 1套 |
| 6 | 工业镜头 | 远心高清光学工业镜头 | 1套 |
| 7 | 环形光源 | 定制光学自适应光源 | 1套 |
| 8 | 控制系统 | SIPOTEK定制 | 1套 |
| 9 | 检测治具 | 客供 | 1套 |

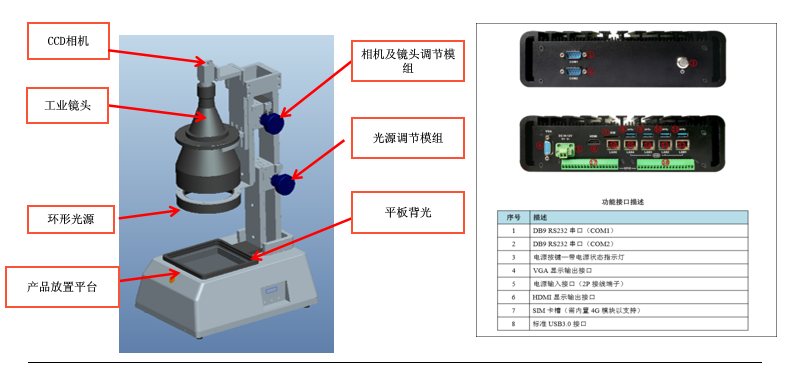

磁瓦外观检测设备外观－3D立体图-局部图

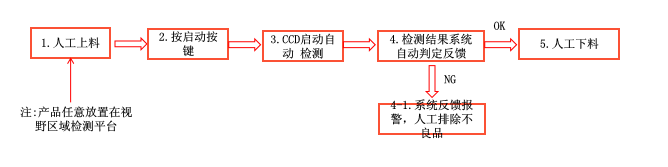

磁瓦外观检测设备检测流程
三、样品检测图片

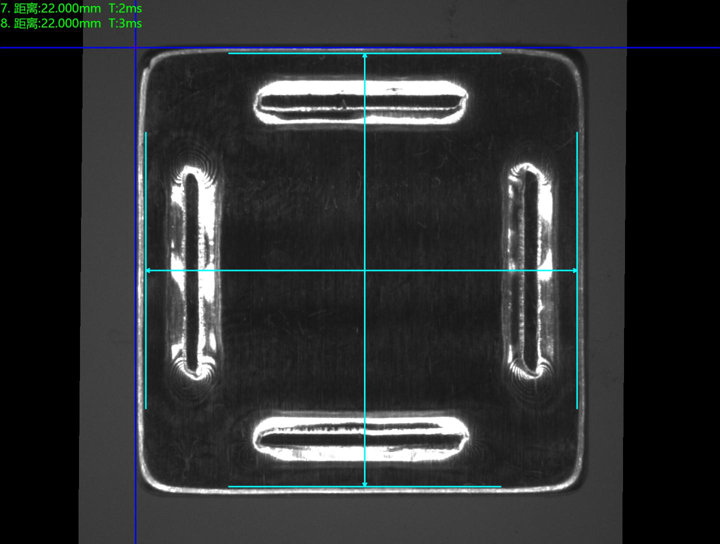

区分正反测试结果 顶部正光检测 结论：可检
区分正反测试结果 顶部正光检测 结论：可检 不良特征：反面
区分正反测试结果 顶部正光检测 结论：可检
区分正反测试结果 顶部正光检测 结论：可检 不良特征：反面
四、磁瓦外观检测设备安装要求
设备放置的检测空间: 安装思普泰克视觉检测系统的标准检测设备，需要保证有足够的空间以安装设备。
环境温度： 0-50摄氏度；
空气湿度： 90% RH以下；
电子干扰： 为设备提供电子干扰较小的地方。
电源： 交流220V，50Hz， 耗电＜1KVA。
