五金冲压件外观检测案例！
来源：小编时间：2022-06-12 16:54:53
一、检测内容及要求
检测内容：
最大尺寸长50mm*宽30mm的产品的内孔检测
四、五金冲压件检测外观检测系统安装要求:
| 序号 | 检测位置 | 检测方式 | 是否可检 | 备注 |
| 1 | 内孔毛刺 | 顶部背光 | 可检 | 分两部分检测 |
注明：五金冲压件外观检测设备检测项目，均需在影像下清晰可见才能检测。检测效率：每分钟检测数量 不低于60件(取决于产品送料速度)。

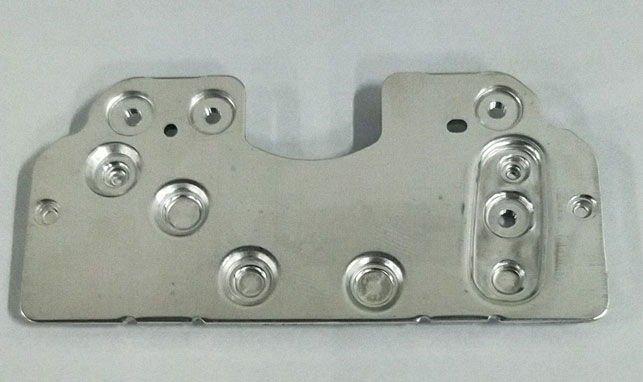

样品图：
二、五金冲压件外观检测设备组成及主要机构
设备型号：SP-T300非标定制机 外形尺寸：900*800*1850mm
组成部件清单：
| 序号 | 部件名称 | 规格型号 | 数量 | 备注 |
| 1 | 视觉检测软件 | SIPOTEK | 1套 | 数据可上传 |
| 2 | 工业电脑 | SIPOTEK定制 | 1套 |
|
| 3 | 显示器 | PHILIPS 19”液晶显示器 | 1台 |
|
| 4 | 工业相机 | Barsler工业相机 | 2套 |
|
| 5 | 相机调节伺服模组 | SIPOTEK定制 | 2套 |
|
| 6 | 工业镜头 | FA高清光学工业镜头 | 2套 |
|
| 7 | 光源 | 定制光学自适应光源 | 2套 |
|
| 8 | 检测平台 | SIPOTEK定制框架 | 1套 |
|

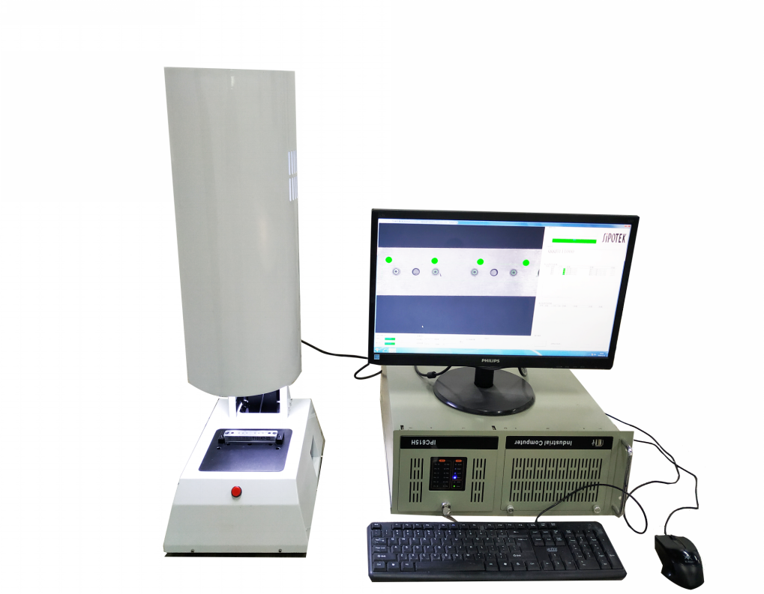

五金冲压件外观检测设备外观3D立体图
三、样件测试图片:

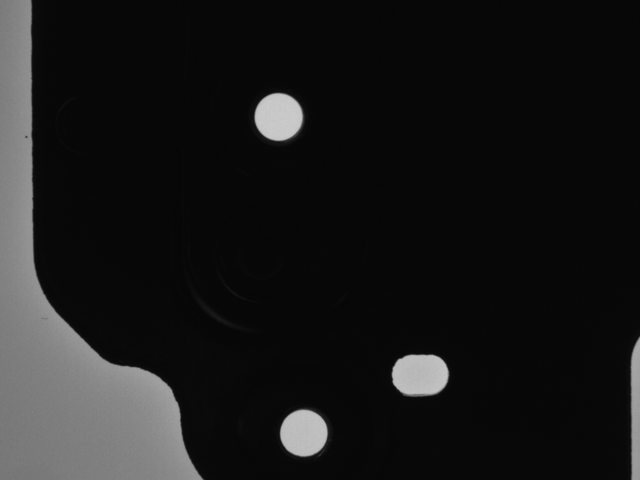

背光检测原图（局部-右半截）：

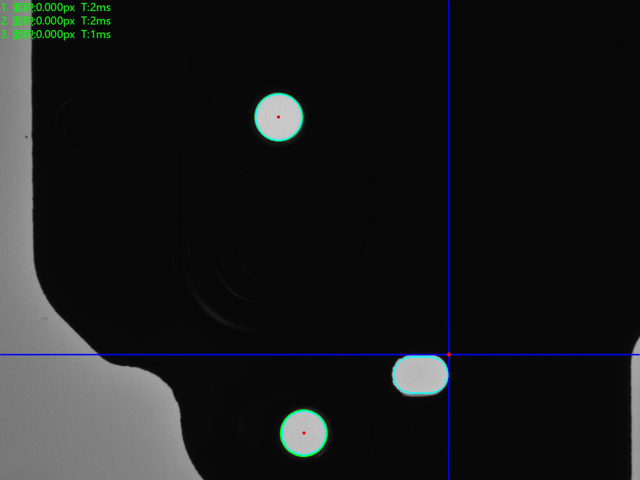

背光检测良品分析图（局部-右半截）：OK

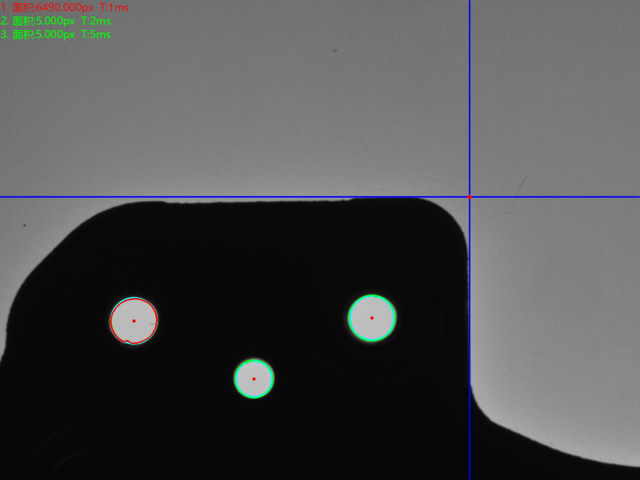

背光检测不良品分析图（局部-右半截）：NG 不良特征：孔内毛刺
背光检测不良品分析图（局部-右半截）：NG 不良特征：孔内毛刺

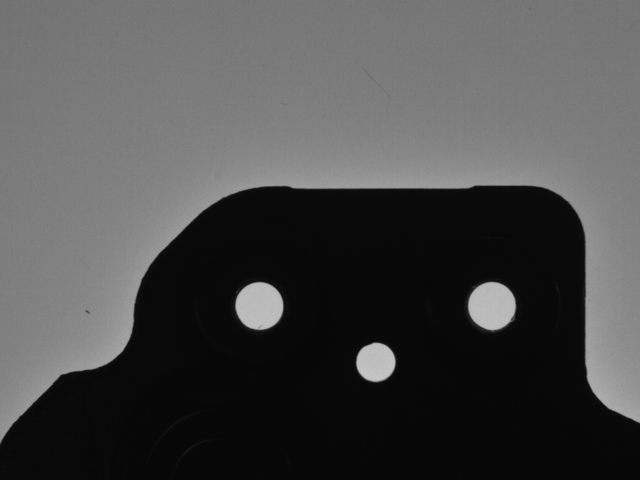

背光检测原图（局部-左半截）：
三、样件测试图片:
背光检测原图（局部-右半截）：
背光检测良品分析图（局部-右半截）：OK
背光检测不良品分析图（局部-右半截）：NG 不良特征：孔内毛刺
背光检测不良品分析图（局部-右半截）：NG 不良特征：孔内毛刺
背光检测原图（局部-左半截）：

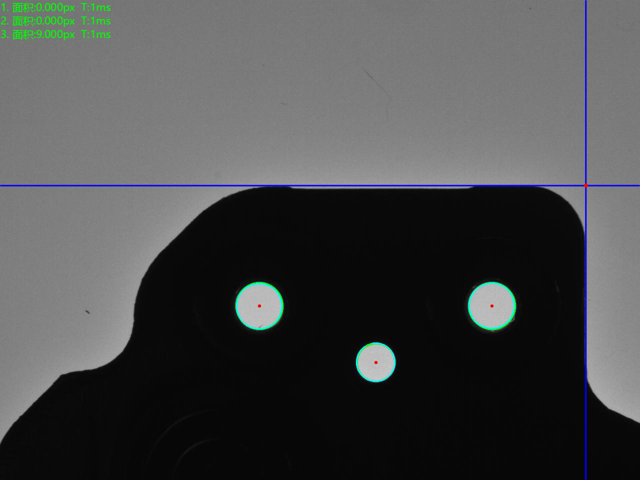

背光检测良品分析图（局部-左半截）：OK
四、五金冲压件检测外观检测系统安装要求:
设备放置的检测空间: 在流水线上并入安装思普泰克视觉检测系统，需要保证有足够的空间以安装设备。
环境温度： 0-50摄氏度；
空气湿度： 90% RH以下；
电子干扰： 为设备提供电子干扰较小的地方。
