轴承自动化视觉检测设备检测冲压件外观方案！
来源：小编时间：2022-06-12 16:55:05
一、检测内容及要求
检测内容：
最大尺寸长20mm*高3mm的产品的外观检测

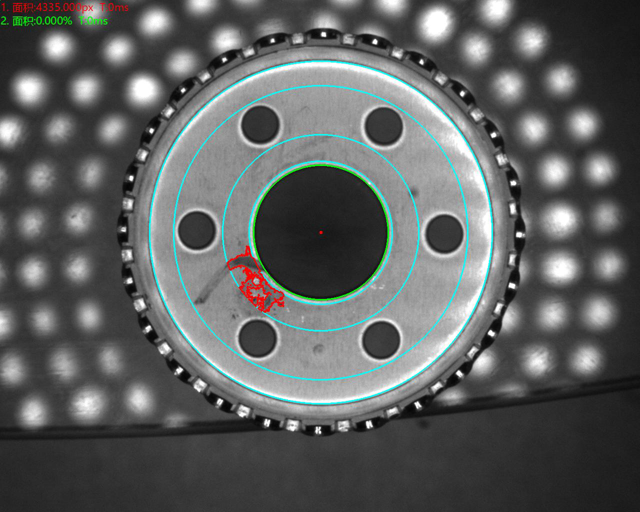

底部正光检测不良品分析图：NG 不良特征： 表面划伤 分析结果：可检
侧面正光检测良品分析图：OK
侧面正光检测不良品分析图：NG 不良特征： 压伤 分析结果：可检
四、轴承自动化视觉检测设备安装要求:
| 序号 | 检测位置 | 检测方式 | 是否可检 | 备注 |
| 1 | 表面划伤 | 正光检测 | 可检 |
|
| 2 | 底部压伤 | 正光检测 | 可检 |
|
| 4 | 侧面压伤 | 正光检测 | 可检 |
环形一圈都压伤 压伤在边缘位置不可检 |
| 5 |
|
|
|
|
| 6 | 侧面齿变形 |
|
不可检 | 特征处于环形的任意位置 |
注明：轴承自动化视觉检测设备检测项目，均需在影像下清晰可见才能检测。检测效率：每分钟检测数量 不低于150件(取决于产品送料速度)。
样品图：
二、设备组成及主要机构
设备型号：SP-T300非标定制机 外形尺寸：900*800*1850mm
组成部件清单：
| 序号 | 部件名称 | 规格型号 | 数量 | 备注 |
| 1 | 视觉检测软件 | SIPOTEK | 1套 | 数据可上传 |
| 2 | 工业电脑 | SIPOTEK定制 | 1套 |
|
| 3 | 显示器 | PHILIPS 19”液晶显示器 | 1台 |
|
| 4 | 工业相机 | Barsler工业相机 | 3套 |
|
| 5 | 相机调节伺服模组 | SIPOTEK定制 | 3套 |
|
| 6 | 工业镜头 | FA高清光学工业镜头 | 3套 |
|
| 7 | 光源 | 定制光学自适应光源 | 3套 |
|
| 8 | 检测平台 | 专业光学玻璃载台 | 1套 |
|
| 9 | 伺服电机 | 松下·PANASONIC | 1套 |
|
| 10 | 控制系统 | SIPOTEK定制 | 1套 |
|
| 11 | PLC运动协作 | 松下·PANASONIC | 1套 |
|
轴承自动化视觉检测设备外观3D立体图
三、样件测试图片:
底部正光检测原图：
底部正光检测原图：
底部正光检测良品分析图：OK
底部正光检测不良品分析图：NG 不良特征： 表面划伤 分析结果：可检
底部正光检测不良品分析图：NG 不良特征： 表面划伤 分析结果：可检
顶部正光检测良品分析图：OK
顶部正光检测不良品分析图：NG 不良特征： 压伤 分析结果：可检
侧面正光检测良品分析图：OK
侧面正光检测不良品分析图：NG 不良特征： 压伤 分析结果：可检
四、轴承自动化视觉检测设备安装要求:
设备放置的检测空间: 在流水线上并入安装思普泰克视觉检测系统，需要保证有足够的空间以安装设备。
环境温度： 0-50摄氏度；
空气湿度： 90% RH以下；
电子干扰： 为设备提供电子干扰较小的地方。
