轴承自动化视觉检测设备检测螺丝器件外观方案
来源：小编时间：2022-06-12 16:56:43
一、检测内容及要求
检测内容：
最大尺寸直径9.42mm*高22.27mm的产品的尺寸检测
| 序号 | 检测位置 | 检测方式 | 是否可检 |
| 1 | 底部缺陷 | 正光检测 | 可检 |
| 2 | 表面发白 | 正光检测 | 可检 |
| 3 | 压坏 | 背光检测 | 可检 |
| 4 |
|
|
|
| 5 | 穴发白，CHAO里面发白 |
|
轻微不可检 |
注明：以上检测项目，均需在影像下清晰可见才能检测。
检测效率：每分钟检测数量 不低于200件(取决于产品送料速度)。
样品图：
二、设备组成及主要机构
设备型号：SP-T300非标定制机 外形尺寸：900*800*1850mm
组成部件清单：
| 序号 | 部件名称 | 规格型号 | 数量 |
| 1 | 视觉检测软件 | SIPOTEK | 1套 |
| 2 | 工业电脑 | SIPOTEK定制 | 1套 |
| 3 | 显示器 | PHILIPS 19”液晶显示器 | 1台 |
| 4 | 工业相机 | Basler工业相机 | 3套 |
| 5 | 相机调节伺服模组 | SIPOTEK定制 | 3套 |
| 6 | 工业镜头 | FA高清光学工业镜头 | 2套 |
| 7 | 工业镜头 | 远心工业镜头 | 1套 |
| 8 | 光源 | 定制光学自适应光源 | 4套 |
| 9 | 检测平台 | 专业光学玻璃载台 | 1套 |
| 10 | 伺服电机 | 松下·PANASONIC | 1套 |
| 11 | 控制系统 | SIPOTEK定制 | 1套 |
| 12 | PLC运动协作 | 松下·PANASONIC | 1套 |

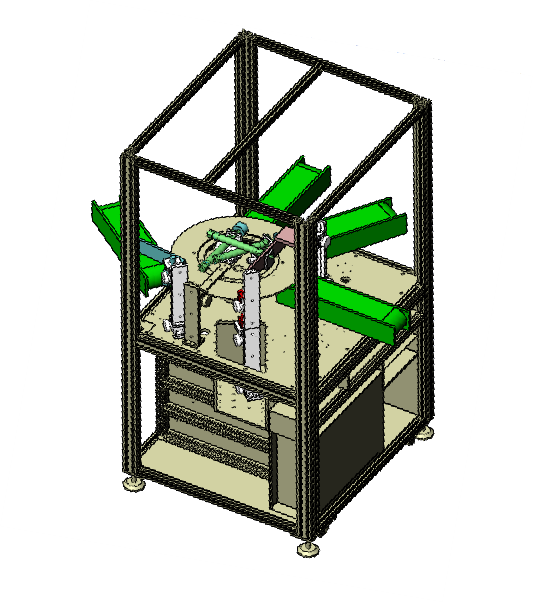

设备外观3D立体图
三、样件（1、2、3、5）测试图片:
底部正光检测原图：
底部正光检测不良品分析图：NG 分析结果：可检
1：穴堵塞，穴黑。
2：穴发黄
3：偏针，槽偏心
4：穴黑
底部正光检测不良品分析图：NG 分析结果：可检
5：穴堵塞。
6：表面压伤，印伤
7：穴发白
侧面正光检测原图：
侧面正光检测良品分析图：OK
侧面正光检测不良品分析图：NG 不良特征： 牙黑 分析结果：可检
侧面背光检测原图：
侧面背光检测不良品分析图：NG 不良特征： 烂牙 分析结果：可检
