视觉检测自动化设备检测盖板外观缺陷方案
来源：小编时间：2022-06-12 16:57:07
一、检测内容及要求
检测内容：
产品的外观检测

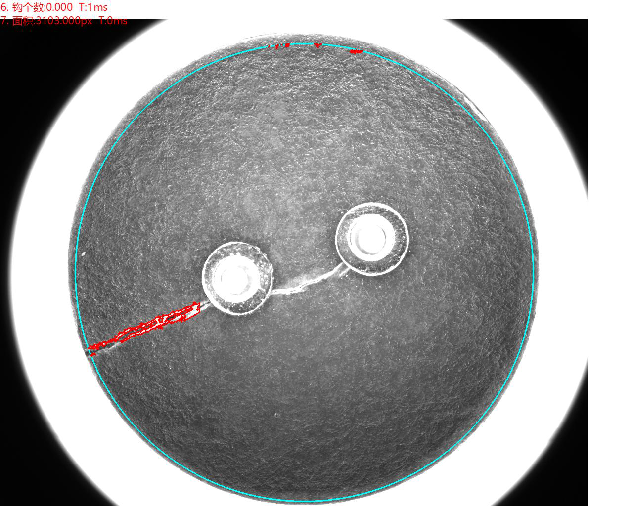

顶部正光检测不良品分析图：NG 不良特征：盖板开裂
底部正光检测良品原图：
底部正光检测良品分析图：OK
| 序号 |
|
检测方式 | 是否可检 |
| 1 | 盖板铆钉打伤 | 正光源检测 | 可检 |
| 2 | 盖板方圆脚 | 正光源检测 | 可检 |
| 3 | 盖板焊针发黄 | 正光源检测 | 可检 |
| 4 | 盖板开裂 | 正光源检测 | 可检 |
| 5 | 盖板缺焊针 | 正光源检测 | 可检 |
注明：以上检测项目，均需在影像下清晰可见才能检测。
检测效率：每分钟检测数量 不低于60件(取决于产品送料速度)。
顶部正光检测良品分析图：OK
二、设备组成及主要机构
设备型号：SP-T300标准检测设备 外形尺寸：900*800*1850mm
组成部件清单：
| 序号 | 部件名称 | 规格型号 | 数量 |
| 1 | 视觉检测软件 | SIPOTEK | 1套 |
| 2 | 工业电脑 | SIPOTEK定制 | 1套 |
| 3 | 显示器 | PHILIPS 19”液晶显示器 | 1台 |
| 4 | 工业相机 | Barsler工业相机 | 2套 |
| 5 | 相机调节模组 | SIPOTEK定制 | 2套 |
| 6 | 工业镜头 | FA高清光学工业镜头 | 2套 |
| 7 | 光源 | 定制光学自适应光源 | 2套 |
| 8 | 检测平台 | 专业光学玻璃载台 | 1套 |
| 9 | 伺服电机 | 松下·PANASONIC | 1套 |
| 10 | 控制系统 | SIPOTEK定制 | 1套 |
| 11 | PLC运动协作 | 松下·PANASONIC | 1套 |
三、样件测试图片:
顶部正光检测良品原图：
顶部正光检测良品分析图：OK
顶部正光检测不良品分析图：NG 不良特征：无垫片
顶部正光检测不良品分析图：NG 不良特征：华司缺口
顶部正光检测不良品分析图：NG 不良特征：盖板开裂
底部正光检测良品原图：
底部正光检测良品分析图：OK
底部正光检测不良品分析图：NG 不良特征：盖板多孔
底部正光检测不良品分析图：NG 不良特征：针脚发黄
底部正光检测不良品分析图：NG 不良特征：盖板缺口
底部正光检测不良品分析图：NG 不良特征：方圆脚
底部正光检测不良品分析图：NG 不良特征：铆钉压伤
底部正光检测不良品分析图：NG 不良特征：焊脚反向
底部正光检测不良品分析图：NG 不良特征：缺焊脚
