视觉外观检测设备检测电容产品的外观缺陷方案！
来源：小编时间：2022-06-12 16:50:04
一、检测内容及要求
检测内容：
最大尺寸直径28mm*高8mm的产品的外观检测
| 序号 | 检测位置 | 检测方式 | 是否可检 |
| 1 | 裂盒 | 正光检测 | 可检 |
| 2 | 漏芯 | 正光检测 | 可检 |
| 3 | 胶水 | 正光检测 | 可检 |
注明：视觉外观检测设备检测项目，均需在影像下清晰可见才能检测。检测效率：每分钟检测数量 不低于150件(取决于产品送料速度)。
样品图：
视觉外观检测设备外观3D立体图
视觉外观检测设备外观3D立体图
二、设备组成及主要机构
设备型号：SP-T300标准设备 外形尺寸：900*800*1850mm
组成部件清单：
| 序号 | 部件名称 | 规格型号 | 数量 |
| 1 | 视觉检测软件 | SIPOTEK | 1套 |
| 2 | 工业电脑 | SIPOTEK定制 | 1套 |
| 3 | 显示器 | PHILIPS 19”液晶显示器 | 1台 |
| 4 | 工业相机 | Barsler工业相机 | 6套 |
| 5 | 相机调节模组 | SIPOTEK定制 | 6套 |
| 6 | 工业镜头 | FA高清光学工业镜头 | 6套 |
| 7 | 光源 | 定制光学自适应光源 | 6套 |
| 8 | 检测平台 | 专业光学玻璃载台 | 1套 |
| 9 | 伺服电机 | 松下·PANASONIC | 1套 |
| 10 | 控制系统 | SIPOTEK定制 | 1套 |
| 11 | PLC运动协作 | 松下·PANASONIC | 1套 |
三、样件测试图片:
底部正光检测原图：
底部正光检测良品分析图：OK

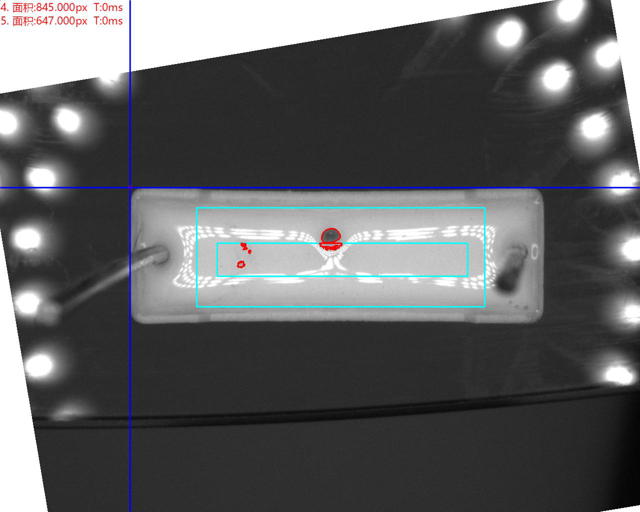

顶部正光检测不良品分析图：NG 不良特征： 气泡 分析结果：可检
底部正光检测原图：
底部正光检测良品分析图：OK
顶部正光检测不良品分析图：NG 不良特征： 气泡 分析结果：可检
顶部正光检测不良品分析图：NG 不良特征： 漏芯 分析结果：可检
顶部正光检测不良品分析图：NG 不良特征： 漏芯 分析结果：可检
顶部正光检测不良品分析图：NG 不良特征： 漏芯 分析结果：可检
侧面正光检测良品分析图：OK
侧面正光检测良品分析图：OK
视觉外观检测设备优势
精确度高：人类视觉是64灰度级，且对微小目标分辨力弱；机器视觉可显著提高灰度级，同时可观测微米级的目标；
速度快：人类是无法看清快速运动的目标的，机器快门时间则可达微秒级别；
稳定性高：机器视觉解决了人类一个非常严重的问题，不稳定。人工肉眼检测是劳动非常枯燥和辛苦的行业，无论你设计怎样的奖惩制度，都会发生比较高的漏检率。但是机器视觉检测设备则没有疲劳问题，没有情绪波动，只要是你在算法中写好的东西，每一次都会认真执行。在质控中大大提升效果可控性。
信息的集成与留存：机器视觉获得的信息量是全面且可追溯的，相关信息可以很方便的集成和留存。
