电感外观检测设备自动化检测手机配件缺陷方案！
来源：小编时间：2022-06-12 16:50:30
一、检测内容及要求
检测内容：
产品的尺寸检测
注明：
随着工业自动化程度的不断提高，各大企业对零配件的产品品质要求也越来越高。对于无尽零配件来说，产品品质的把控不仅包括产品的硬度，光泽度等的检验，还有对产品外观缺陷的检测。传统的外观缺陷检测完全依靠人力，肉眼来识别， 这就会导致漏检误检。| 序号 | 检测位置 | 检测方式 | 是否可检 | 备注 |
| 1 | 内径 | 背光检测 | 可检 | 无法检测±0.005的指标，精度达不到 |
| 2 | 外径 | 背光检测 | 可检 | |
| 3 | 台阶尺寸 | 背光检测 | 可检 | |
| 4 |
|
|
|
|
| 5 | WC140702未提供图纸 | |||
注明：
电感外观检测设备
检测项目，均需在影像下清晰可见才能检测。检测效率：每分钟检测数量 不低于200件(取决于产品送料速度)
样品图：
二、设备组成及主要机构
设备型号：云盘高速检测机2口下料 （方形） 外形尺寸950*850*1850mm
组成部件清单：
| 序号 | 部件名称 | 规格型号 | 数量 |
| 1 | 视觉检测软件 | SIPOTEK | 1套 |
| 2 | 工业电脑 | SIPOTEK定制 | 1套 |
| 3 | 显示器 | PHILIPS 22”液晶显示器 | 1台 |
| 4 | 工业相机 | SONY工业相机 | 2套 |
| 5 | 相机调节模组 | SIPOTEK定制 | 2套 |
| 6 | 工业镜头 | 远心高清光学工业镜头 | 2套 |
| 7 | 环形光源 | 定制光学自适应光源 | 2套 |
| 8 | 控制系统 | SIPOTEK定制 | 1套 |
| 9 | 伺服电机 | 松下 | 1套 |
| 10 | 减速机 | SIPOTEK定制 | 1套 |
设备外观－3D立体图

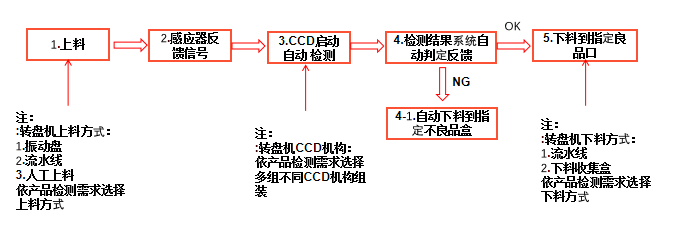

设备检测流程
三、样件测试图片:

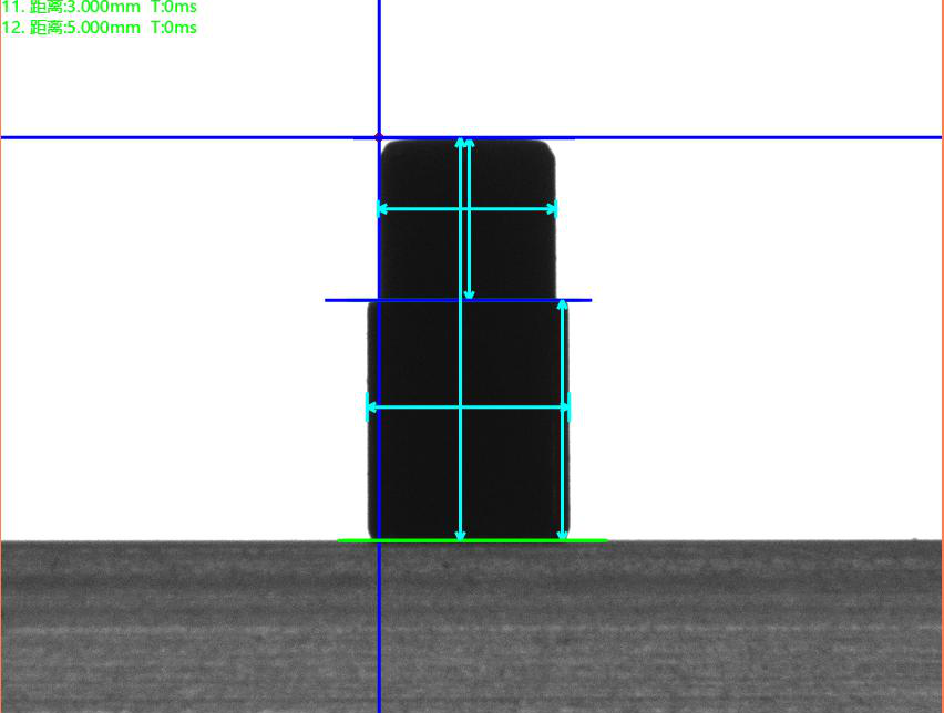

侧面背光检测良品分析图：OK
顶部背光检测良品分析图：OK
侧面背光检测良品分析图：OK
顶部背光检测良品分析图：OK
电感外观检测设备一改传统检测方式，采用光学拍照的方式来对产品进行检测。 主要检测项目有：产品的尺寸缺陷，外观缺陷包括产品表面的划痕， 凹坑，麻点，凸起，裂纹，缺块，字符等进行有效的检测。安徽思普泰克的外观缺陷检测机技术成熟，检测精准，同时可根据客户需求进行非标定制。
