安徽思普泰克智能制造科技有限公司专业研发生产自动化检测设备，视觉检测设备
o型橡胶密封圈变形检测设备应用于橡胶圈外观检测案例！
来源：小编时间：2022-06-12 16:47:23
一、检测内容及要求
检测内容：
最大尺寸直径30mm*高度3.8mm的产品的外观检测
注明：o型橡胶密封圈变形检测设备检测项目，均需在影像下清晰可见才能检测。检测效率：每分钟检测数量 不低于120件(取决于产品送料速度)。
顶部正光检测分析图： NG 不良原因：破损
四、o型橡胶密封圈变形检测设备安装要求:
| 序号 | 检测位置 | 检测方式 | 是否可检 |
| 1 | 破损 | 正光检测 | 可检 |
| 2 | 划伤 | 正光检测 | 不可检 |
注明：o型橡胶密封圈变形检测设备检测项目，均需在影像下清晰可见才能检测。检测效率：每分钟检测数量 不低于120件(取决于产品送料速度)。
二、设备组成及主要机构
设备型号：SP-T300标定制机 外形尺寸：900*800*1850mm
组成部件清单：
| 序号 | 部件名称 | 规格型号 | 数量 | 备注 |
| 1 | 视觉检测软件 | SIPOTEK | 1套 | 数据可上传 |
| 2 | 工业电脑 | SIPOTEK定制 | 1套 |
|
| 3 | 显示器 | PHILIPS 19”液晶显示器 | 1台 |
|
| 4 | 工业相机 | Barsler工业相机 | 2套 |
|
| 5 | 相机调节模组 | SIPOTEK定制 | 2套 |
|
| 6 | 工业镜头 | FA高清光学工业镜头 | 2套 |
|
| 7 | 光源 | 定制光学自适应光源 | 2套 |
|
| 8 | 检测平台 | 专业光学玻璃载台 | 1套 |
|
| 9 | 伺服电机 | 松下·PANASONIC | 1套 |
|
| 10 | 控制系统 | SIPOTEK定制 | 1套 |
|
| 11 | PLC运动协作 | 松下·PANASONIC | 1套 |
|
o型橡胶密封圈变形检测设备外观3D立体图
三、样件测试图片:

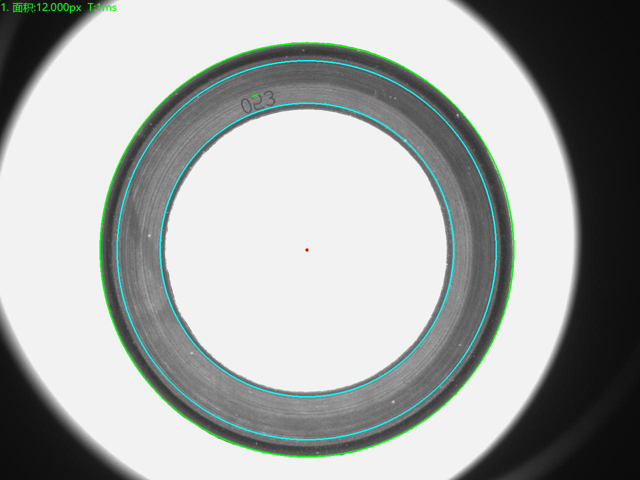

底部正光检测原图：
底部正光检测良品分析图：OK
底部正光检测分析图： NG 不良原因：破损
底部正光检测分析图： NG 不良原因：划伤 分析结果：不可检
三、样件测试图片:
底部正光检测原图：
底部正光检测良品分析图：OK
底部正光检测分析图： NG 不良原因：破损
底部正光检测分析图： NG 不良原因：划伤 分析结果：不可检
顶部正光检测良品分析图：OK
顶部正光检测分析图： NG 不良原因：破损
顶部正光检测分析图： NG 不良原因：划伤 分析结果：不可检
四、o型橡胶密封圈变形检测设备安装要求:
设备放置的检测空间: 立体式设备检测机台配置检测软件和所需相机光源，需要保证有足够的空间以安装设备。
环境温度： 0-50摄氏度；
空气湿度： 90% RH以下；
电子干扰： 为设备提供电子干扰较小的地方。
电源： 交流220V，50Hz， 耗电＜1KVA。
