螺丝筛选机筛选螺丝缺陷方案！
来源：小编时间：2022-06-12 16:55:39
一、检测内容及要求
检测内容：
产品的外观检测
| 序号 | 检测位置 | 检测方式 | 是否可检 |
| 1 | 开裂 | 60°环形正光检测 | 可检 |
| 2 | 缺牙 | 正光检测 | 可检 |
注明：螺丝筛选机检测项目，均需在影像下清晰可见才能检测。检测效率：每分钟检测数量 不低于200件(取决于产品送料速度)。
样品图：
二、螺丝筛选机组成及主要机构
螺丝筛选机型号：SP-T300标准检测设备 外形尺寸：900*800*1850mm
螺丝筛选机组成部件清单：
| 序号 | 部件名称 | 规格型号 | 数量 |
| 1 | 视觉检测软件 | SIPOTEK | 1套 |
| 2 | 工业电脑 | SIPOTEK定制 | 1套 |
| 3 | 显示器 | PHILIPS 19”液晶显示器 | 1台 |
| 4 | 工业相机 | Barsler工业相机 | 2套 |
| 5 | 相机调节模组 | SIPOTEK定制 | 2套 |
| 6 | 工业镜头 | FA高清光学工业镜头 | 2套 |
| 7 | 工业镜头 | 远心高清光学工业镜头 | 0套 |
| 8 | 光源 | 定制光学自适应光源 | 3套 |
| 9 | 检测平台 | 专业光学玻璃载台 | 1套 |
| 10 | 伺服电机 | 松下·PANASONIC | 1套 |
| 11 | 控制系统 | SIPOTEK定制 | 1套 |
| 12 | PLC运动协作 | 松下·PANASONIC | 1套 |

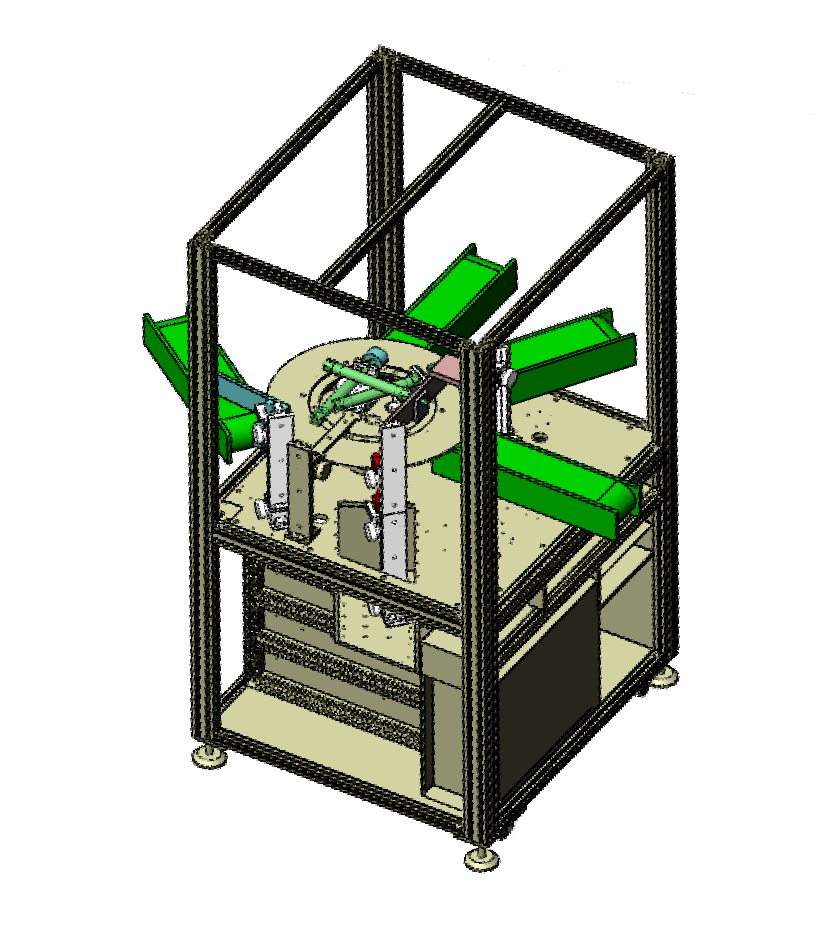

螺丝筛选机外观3D立体图
三、样件测试图片:
底部正光检测原图：
底部正光检测良品分析图：OK

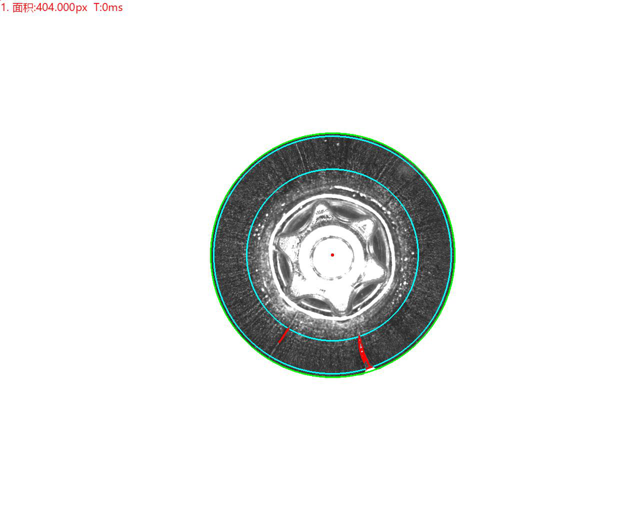

底部正光检测不良品分析图：NG 不良原因：开裂 评估结果：可检
2.45°侧面正光检测良品分析图：OK

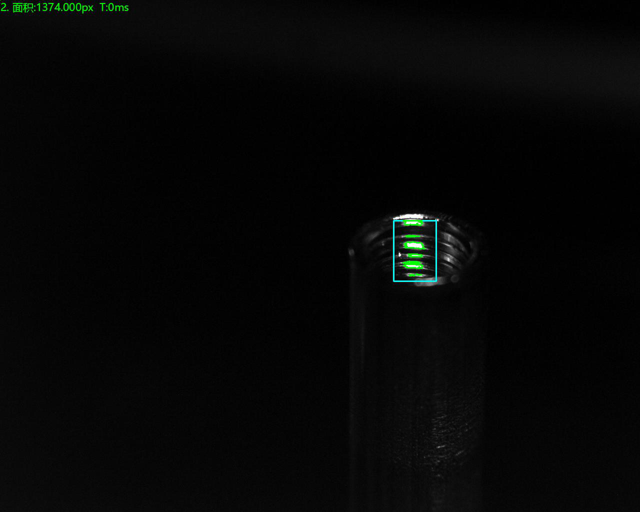

2.45°侧面正光检测不良品分析图：NG 不良原因：缺牙 评估结果：可检
获取螺丝筛选机更多筛选案例可登陆安徽思普泰克官网查阅：https://www.sipoah.com
