表面缺陷检测系统检测塑胶件外观方案！
来源：小编时间：2022-06-12 16:40:22
一、检测内容及要求
检测内容：
产品的外观检测
| 序号 | 检测位置 | 检测方式 | 是否可检 | 备注 |
| 1 | 缺料1 | 侧面背光 | 可检 |
|
| 2 | 模具压扁 | 可检 |
|
|
| 3 | 顶针坏掉 | 可检 |
|
|
| 4 | 缺料4 | 侧面正光 | 可检 | 此步骤需要检测前后两面，所以需要正反各一个相机 |
| 5 | 色差 | 不可检 |
|
注明：表面缺陷检测系统检测项目，均需在影像下清晰可见才能检测。检测效率：每分钟检测数量 不低于200件(取决于产品送料速度)。
样品图：
二、设备组成及主要机构
设备型号：SP-T300非标定制机 外形尺寸：900*800*1850mm
组成部件清单：
| 序号 | 部件名称 | 规格型号 | 数量 |
| 1 | 视觉检测软件 | SIPOTEK | 1套 |
| 2 | 工业电脑 | SIPOTEK定制 | 1套 |
| 3 | 显示器 | PHILIPS 19”液晶显示器 | 1台 |
| 4 | 工业相机 | SONY工业相机 | 3套 |
| 5 | 相机调节伺服模组 | SIPOTEK定制 | 3套 |
| 6 | 工业镜头 | FA高清光学工业镜头 | 3套 |
| 7 | 光源 | 定制光学自适应光源 | 3套 |
| 8 | 检测平台 | 专业光学玻璃载台 | 1套 |
| 9 | 伺服电机 | 松下·PANASONIC | 1套 |
| 10 | 控制系统 | SIPOTEK定制 | 1套 |
| 11 | PLC运动协作 | 松下·PANASONIC | 1套 |
表面缺陷检测系统外观3D立体图
三、样件测试图片:
侧面背光检测原图：
三、样件测试图片:
侧面背光检测原图：
侧面背光检测良品分析图：OK
侧面背光检测不良品分析图：NG 不良特征：磨具压扁 分析结果：可检
侧面背光检测不良品分析图：NG 不良特征： 顶针坏 分析结果：可检
侧面背光检测不良品分析图：NG 不良特征：缺料1 分析结果：可检

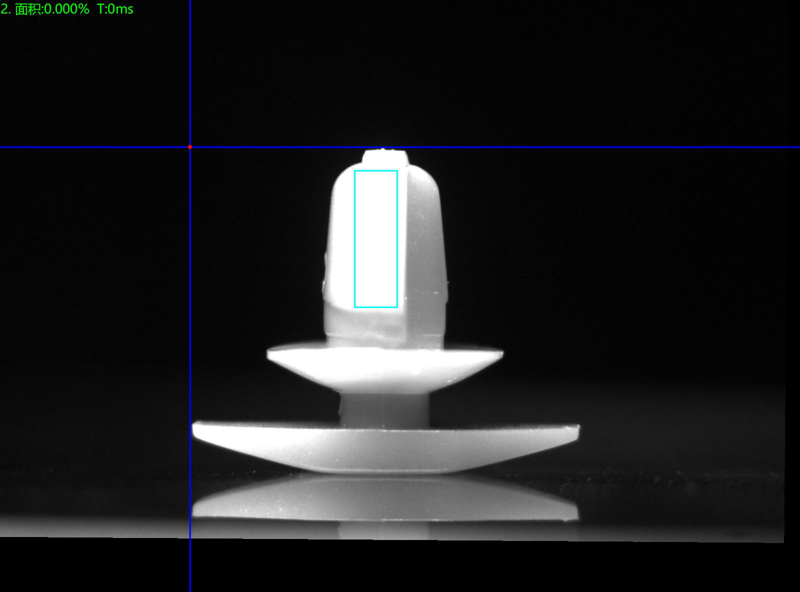

侧面正光检测正面良品分析图：OK
侧面正光检测不良品正面分析图：NG 不良特征：缺料4 分析结果：可检
侧面正光检测良品反面分析图：OK
设备放置的检测空间: 在流水线上并入安装思普泰克视觉检测系统，需要保证有足够的空间以安装设备。
环境温度： 0-50摄氏度；
空气湿度： 90% RH以下；
电子干扰： 为设备提供电子干扰较小的地方。
电源： 交流220V，50Hz， 耗电＜1KVA。
